無線模擬量信號傳輸

一、概述

無線模擬量信號傳輸模塊通過無線方式實現模擬量信號的傳輸，采集工業現場標準4~20mA電流信號，并將其轉換為無線信號進行傳輸。

無線模擬量信號傳輸模塊的核心原理是通過將模擬量信號進行調制和解調，轉換為適合無線傳輸?shù)男盘?hào)格式。調制過程將模擬量信號轉換為無線電波能夠攜帶的信息，而解調過程則負責將接收到的無線電波還原為原始的模擬量信號。

無線模擬量信號傳輸模塊由發射端和接收端兩部分組成。發射端負責采集模擬量信號，并將其轉換為無線信號進行發射；接收端則負責接收無線信號，并將其還原為原始的模擬量信號，并將模擬量信號輸出給設備。

二、產品介紹

◆ 達泰1系模擬量無線傳輸器-DTD110F

達泰1系工業級無線模擬量信號傳輸器DTD110F實現點對點的無線模擬信號遠傳功能，通過無線信號發射器和無線信號接收器代替了有線信號傳輸導線，發射端4-16路4~20mA信號輸入，與接收端提供4-16路4~20mA信號輸出信號，與發射端信號逐一對應。還可以選用雙向模擬量傳輸終端DTD112F，每個終端有4-8AI/4-8AO，兩端的模塊輸入和輸出相互對應。
DTD110F及DTD112F通過無線方式傳輸工業現場的模擬量信號，采集工業現場標準4~20mA電流信號并通過無線方式傳送，可以接入顯示儀表、PLC或DCS等設備。無線可靠傳輸距離可達3公里，特殊要求可以定制5公里以上超遠距離。既可以實現點對點通信，也適合于點對多點而且分散不便于挖溝布線等應用場合，不需要編寫程序，不需要布線，一般電工就可以調試使用。

三、產品選型

聲明：報價為無線傳輸距離10米的產品價格，不含其他配件及稅運。每款產品功能距離不同，價格不同，咨詢產品請聯系我司產品經理。
四、部分應用場景
無線模擬量信號傳輸模塊廣泛應用于工業自動化、遠程監控和數據采集等領域。部分應用場景案例：
◆ 煤礦行業：在山西正旺煤業煤礦廠區無線技改項目中，通過達泰工業級無線通訊裝置-DTD433MUY、達泰無線Modbus混合信號測控裝置DTD433FHUY，zui終實現煤礦廠區分散水池液位信號無線采集匯總系統。

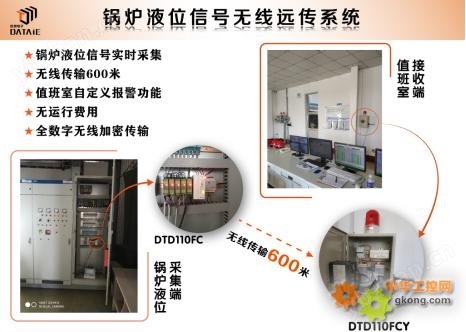

◆ 工業自動化：在福耀集團玻璃廠無線技改項目中，業主利用DTD110FC——達泰無線模擬量傳輸器，實現鍋爐液位的流量計信號采集至約600米遠的值班室內，鍋爐的液位值實時在數顯表上顯示，并能夠在自定義液位值觸發報警燈報警。

五、技術優勢
◆ 無需布線：無線模擬量信號傳輸模塊無需復雜的布線工作，降低了施工成本和時間。
◆ 傳輸距離遠：傳輸距離可達數公里甚至更遠（具體取決于環境條件和配置），適用于各種工業現場和遠程監控場合。
◆ 抗干擾能力強：內置EMI高抗干擾單元，能夠抵抗環境中的干擾信號，確保數據傳輸?shù)姆€(wěn)定性和可靠性。
◆ 易于維護：由于無需布線，設備的維護和檢修變得更加方便和快捷。
六、使用注意事項
◆ 通信距離：在實際應用中，需要根據環境條件和配置來確定具體的通信距離。在障礙物較多或干擾較大的環境中，可能需要增加中繼設備或調整發射功率來提高通信質量。
◆ 電源供應：確保模塊有足夠的電源供應，以避免因電源不足導致的通信中斷或數據傳輸不穩定。可以采用外接電源或電池供電方式，具體取決于應用場景和需求。
◆ 安全防護：在安裝和使用過程中，應注意安全防護措施，避免觸電或損壞設備。同時，需要遵循相關的安全規范和標準來確保設備的正常運行和人員的安全。
無線模擬量信號傳輸模塊通過無線方式實現模擬量信號的傳輸，具有無需布線、傳輸距離遠、抗干擾能力強和易于維護等技術優勢。在工業自動化、遠程監控和數據采集等領域具有廣泛的應用前景。
七、公司介紹

西安達泰電子有限責任公司創立于2002年，是一家集工業無線產品研發、生產、銷售于一體的“智”造企業，產品具有“可靠、簡單、智能”的特點，能夠直接取代傳統線纜，實現工業數據信號的無線傳輸。近20年間，達泰先后獲得多項發明，常年與國內top50高校進行產學研合作、水泥行業供應商，同時也逐步組建起了一支具有豐富現場經驗的PLC無線通訊團隊，為客戶提供多方位的技術保障。現已為國內外超30000家工廠企業成功實現近15萬個無線采集測控方案設計和改造項目，投入使用的設備超100萬套。DTD1系、4系無線產品廣泛應用于水泥，冶煉，發電，煤炭，化工等復雜惡劣的工業場合，平均連續使用壽命超過5年以上。
