┃ 產品概述 PRODUCT OVERVIEW
T9100系列同軸管式導波雷達是一種應用于工業液體液位測量的高精度、非接觸式測量儀器，其采用雷達技術原理測量物體液位，利用微波信號在同軸管內的傳輸從而準確測量出目標液體液位。本文將詳細介紹同軸管式調頻導波雷達的優勢、特點和應用。同軸管式導波雷達內外兩層同軸管形成的傳感器可以測量液體液位、液體界面等。當微波發射器向管內發射微波信號時，微波信號在管內沿管壁傳播，一部分微波信號被液位所反射，一部分穿過液體繼續沿管壁傳播，被同軸管外層的接收器接收到。桿式天線導波雷達液位計還配備了數字信號處理器，采用智能算法對數據進行處理，從而保證高測量精度和高可靠性。廣泛應用于以下場景中:石油化工行業的儲罐、反應釜、隔膜罐等液體的液位。
┃ 產品優勢 PRODUCT ADVANTAGE
1、高精度測量：同軸管式導波雷達采用高頻微波技術，可實現液位測量精度高達毫米級別，保證高精度測量。
2、非接觸式測量：同軸管式導波雷達采用無接觸測量，使得液體液位測量不受液位液體的介質、浮漂、稠度等因素的影響，解決了傳統液位計測量容易受到介質的污染問題。
3、抗干擾能力強：隨著技術的發展，工業現場存在各種干擾。同軸管式導波雷達采用抗干擾技術，可靠的工作在復雜、惡劣的工業現場環境中。
4、顯示直觀：同軸管式導波雷達采用直觀屏幕顯示方式，能夠清晰顯示液位高度值和工作狀態，操作簡單易懂。
┃ 產品特性 PRODUCT CHARACTERISTICS
▲液位計可提供M1-10M、M2-20M、M3-30M、M6-60M、MB-90M等五種規格的量程，適用于不同的液位測量需求和行業應用。
▲該測量設備提供多種物理接口選擇，其中包括4～20mA（可選2路）、HART、AUTBUS、Fieldbus Foundation、ProfibusPA、NB-IoT等，用戶可根據應用要求和實際情況進行自由組合和搭配，實現更加靈活的使用。
▲環保 健康：同軸管式導波雷達采用無接觸測量，不會直接接觸被測介質，從而避免了傳統液位計測量容易產生的污染問題，符合環保 健康要求。
▲遠程監測：同軸管式導波雷達采用數字處理技術，可以實現同一時間多個點的監測，實現遠程監測功能。
▲數字處理：同軸管式導波雷達數字處理器采用自適應算法和經驗算法對信號和雜波干擾進行處理，從而自動消除干擾，有效提高了測量精度和可靠性。

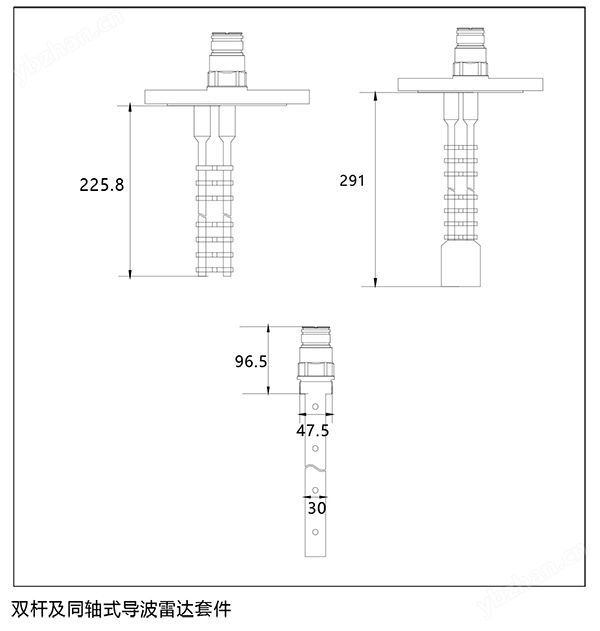

┃產品尺寸 PRODUCT SIZE
┃產品參數 PRODUCT PARAMETERS
| 技術指標 | 參數 |
| 發射信號 | 800ps @ 3V脈沖 |
| 更新率 | 10Hz,可選100Hz |
| zui小功耗 | 80mw |
| 測距范圍 | 90m |
| 料位速度 | 0～10m/s |
| 測量精度 | 1mm |
| 工作電壓 | 12～32V DC |
| 工作溫度 | -40～75℃ |
┃產品選型 PRODUCT SELECTION
| 代碼 | 產品描述 | ||
| T9100 | 導波雷達物位計 | ||
| 代碼 | 量程 | ||
| M1 | 0-10m | M3 | 0-30m |
| M9 | 0-90m | MC | 定制 |
| 代碼 | 連接形式 | ||
| Q1 | G¾(DIN 3852-E) | Q2 | ¾NPT(ASME B1.20.1) |
| Q3 | G1½(DIN 3852-A) | Q4 | 1½NPT |
| Q5 | G2° | Q9 | 定制 |
| Q7 | G3½@3° | ||
| C1 | Clamp ¾" | ||
| C3 | Clamp1 ½" | ||
| C5 | Clamp2" | ||
| L1 | DN25 PN16 | L2 | DN32 PN16 |
| L3 | DN50 PN16 | L4 | DN65 PN16 |
| L5 | DN80 PN16 | L6 | DN100 PN16 |
| L7 | DN125 PN16 | L8 | DN150 PN16 |
| L9 | 特殊定制 | ||
| 代碼 | 金屬材質 | ||
| J1 | 304 | J2 | 316 |
| J3 | 316L | J9 | 特殊定制 |
| 代碼 | 密封圈材質 | ||
| M1 | 氟橡膠 | M2 | EPDM |
| M3 | Kalrez 4079 | M4 | Aegis Pf128 |
| M5 | 硼硅酸鹽 | M9 | 特殊定制 |
| 代碼 | 耐溫耐壓 | ||
| W1 | 80°C@2Bar | W2 | 130°C@20Bar |
| W3 | 230°C@20Bar | W5 | 450°C@40Bar |
| W9 | 特殊定制 | ||
| 代碼 | 電源及輸出 | ||
| C1 | 兩線制，Hart | C4 | Fieldbus Foundation |
| C2 | 四線制，RS485 | C5 | Profibus PA |
| C3 | 兩線制，NB-IOT | CA | 定制 |
| 代碼 | 測量桿類型 | ||
| G1 | 單桿 | G2 | 雙桿 |
| G3 | 同軸 | G4 | 特殊定制 |
| 代碼 | 藍牙輸出 | ||
| B1 | 帶藍牙輸出 | ||
| B2 | 不帶藍牙輸出 | ||
| 代碼 | 蒸汽補償 | ||
| Z1 | 帶蒸汽補償 | ||
| Z2 | 不帶蒸汽補償 | ||
