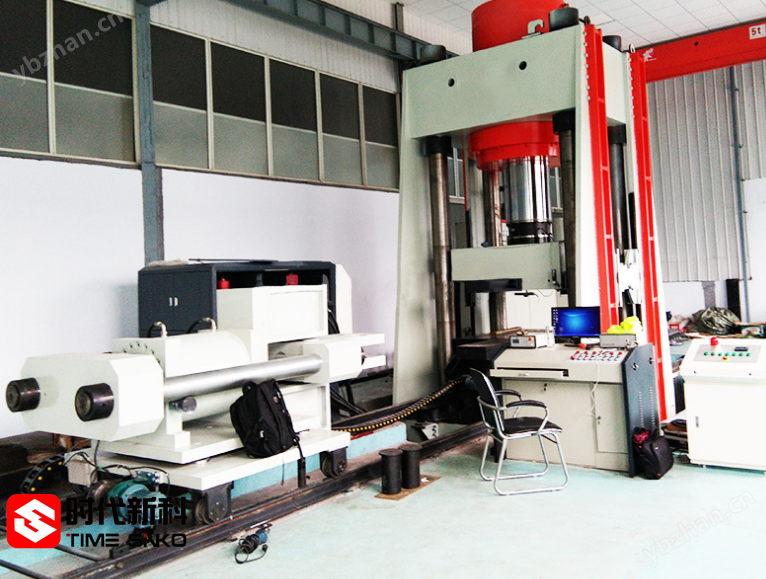

YAJ-30000橡膠支座動態壓剪試驗機主要用于檢測隔震橡膠支座的成品力學性能。
可進行以下性能試驗：
隔震橡膠支座：①壓縮性能試驗②剪切性能試驗③剪切性能相關性試驗
④壓縮性能相關性試驗⑤極限剪切性能試驗
板式橡膠支座：①抗壓彈性模量試驗②極限抗壓強度試驗③抗剪彈性模量試驗
④抗剪粘接性能試驗⑤抗剪老化試驗⑥摩擦系數試驗⑦容許轉角試驗
盆式橡膠支座：①成品支座豎向承載力試驗②成品支座摩擦系數試驗③成品支座轉動試驗
球型鋼支座： ①豎向承載力試驗②支座摩擦因數試驗③支座轉動力矩的測定
④水平承載力試驗。
適用標準：
TB/T1893-2006 鐵路橋梁板式橡膠支座
TB/T2331-2013 鐵路橋梁盆式橡膠支座
JT/T4-2019 公路橋梁板式橡膠支座
JT391-2019 公路橋梁盆式橡膠支座
GB/T17955-2009 球型支座技術條件
TB/T 3320-2013 鐵路橋梁球型支座
GB/T 20688.1-2007 隔震橡膠支座試驗方法
GB/T 20688.2-2006 橋梁隔震橡膠支座
GB/T 20688.3-2006 建筑隔震橡膠支座
GB/T20688.4-2007 橡膠支座 第四部分》（附錄A、B部分）
JT/T822-2011 公路橋梁鉛芯隔震橡膠支座
JT/T842-2012 公路橋梁高阻尼隔震橡膠支座
主要技術值指標：
1．垂向加載部分
試驗力：20000kN；
試驗力測量范圍：0.4%-99%F.S（80~20000kN）；
試驗力測量精度：試驗力示值的±1%；
油缸空載位移速度：0-60mm/min；
油缸行程：1200mm；
位移測量精度：±1.0%Fs；
變形測量分度值：0.001(垂向變形)， 0.001(徑向變形)；
變形測量：四只光柵式數字位移傳感器測量試樣垂向變形；
四只光柵式數字位移傳感器測量試樣徑向變形；
變形測量范圍：0～50mm（垂向變形）、
0～20mm（徑向變形）；
試驗空間：1200mm；
上壓板尺寸：1500mm×1500×300mm；
小車壓板尺寸：1500mm×1500×300mm；
等速試驗力控制范圍：0.5kN/s～25kN/s（控制精度1%）；
等速位移控制范圍：0.5 mm /min～40 mm /min；
控制方式和數據處理：計算機伺服控制系統及數據（試驗力、位移）圖形采集處理等；
測力方式：負荷傳感器測力；
采用低阻尼組合式密封元件，試驗力保持穩定可靠；
控制方式：液壓加載，電液伺服閉環控制，屏幕顯示。
2.橫向靜態雙剪部分
試驗力：4000kN；
試驗力測量范圍：1%-99%F.S.（40 kN～4000 kN）；
試驗力準確度：≤±1%；
采用單出桿雙作用活塞缸，活塞行程200mm；
工作活塞推進速度：0～60mm/min；
浮動油缸活塞行程：400mm
變形測量精度：±0.5%FS；
位移測量精度：±1.0%Fs；
變形測量分度值：0.001mm；
測力方式：高精度負荷傳感器測力；
液壓加載，微機伺服自動控制，高精度負荷傳感器測量，屏幕顯示；
負荷保持功能：高精度進口伺服閥負荷保持，進行橫向剪切力的多級控制；
3.橫向動態單剪部分
動態試驗力：±3000kN
試驗力測量范圍：2%-99%F.S.（60 kN～3000 kN）；
示值精確度：優于±1%(1%-99%F.S)
振幅與頻率關系： 振幅600mm，頻率0.05Hz
振幅300mm，頻率0.1Hz
振幅60mm，頻率0.5Hz
工作活塞行程：1200mm
位移精度：優于±1%
位移分辨率:0.003mm
4.轉角部分
轉角頂出力：1200kN；
試驗力測量范圍：2%～99%F.S （24kN～1200kN）；
試驗力準確度：≤±1%；
測力方式：高精度負荷傳感器測力；
變形測量：四只光柵式數字位移傳感器測量試樣的翻轉變形；
變形測量范圍：0～50mm；
變形測量分度值：0.001mm；
變形測量精度：±0.5%FS；
工作活塞行程：200mm；
工作活塞移動速度：0～60mm；
位移測量范圍：0～200mm；
位移測量精度：優于±1.0%Fs；
負荷保持功能：高精度進口伺服閥負荷保持，進行轉角力的多級控制；
控制方式：液壓加載，電液伺服閉環控制，高精度負荷傳感器測量，屏幕顯示。
