1.1.1 概述

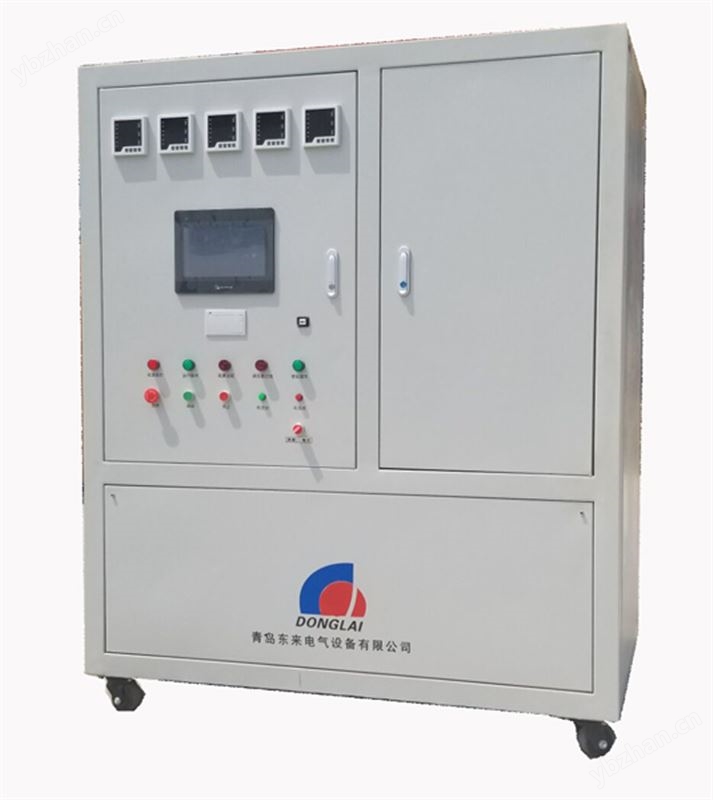

本手冊講述的是由青島東來電氣設備有限公司設計并制造的三相恒流大電流發生器，是采用高可靠多閉環控制技術，電源具有高輸出功率精度、高輸出功率分辨率、高穩定可靠性、高轉換效率、低電網污染等特點、恒流、恒壓。采用中國臺灣維綸10寸液晶屏，軟件自主開發，輸入設定參數，自動測試數據。
本產品控制系統為操作者、用電設備及電源本身提供了完善的保護和必要的安全措施。電源對關鍵電路和主要電氣參數進行實時監測，一旦出現故障，立即關斷電源，使用戶、用電設備及電源本身的風險降到*低。
1.1.2 使用環境
工作溫度：-25～50℃；
工作濕度：在環境溫度25℃條件下，相對濕度0～90%（不凝結）；
工作場所：
? 海拔2000m以下；
? 無導電塵埃和破壞絕緣介質的氣體或蒸汽；
? 無劇烈震動或沖擊；
? 良好的通風條件。
產品特點：
l 高頻SPWM硬件調整技術，反應速度快，輸出穩定；
l 大功率MOS/IGBT驅動，運行可靠，過載能力強；
l 適用于阻性、感性、整流性等各種負載；
l 具有過熱、過流、短路等異常狀況保護功能；
具有參數記憶功能、快捷鍵操作方式，使用簡單方便
采用中國臺灣維綸10寸液晶屏，軟件自主開發輸入設定參數，自動測試數據。
1.1.4 工作原理
本產品原理框圖如圖2所示：
輸入 | 整流 | 濾波 | 功率逆變 | |||
SPWM 合成 | 變壓及濾波 | |||||
波形合成 | PID控制 | 測量反饋 | ||||
主板控制 | 電壓控制 | 有效值 | 輸出 |
1.1.5 基本參數
本產品的基本參數如表1所示。
*大輸出電流 | 0-2000A | |
電路方式 | IGBT/PWM脈寬調制方式 | |
交流輸入 | 波形 | 正弦波 |
電壓 | 380V（三相四線） | |
頻率 | 50Hz±1Hz | |
保護 | 無熔絲開關，欠壓保護,過溫保護 | |
交流輸出 | 波形 | 正弦波 |
*大電壓 | 5V | |
*大電流 | 2000A | |
頻率 | 45—60Hz可調 | |
頻率穩定率 | ≤0.1% | |
波形失真度(THD) | ≤2% | |
穩流精度 | （1A-2000A）≤0.5+1%
| |
保護 | 電子電路快速偵測過電壓、過電流、超載、 過高溫&短路并自動跳脫保護及告警裝置 | |
通訊接口 | 選配 | |
控制方式 | 1、本機控制 | |
控制軟件 | 選配 | |
絕緣電抗 | ≥DC500V 10MΩ | |
冷卻裝置 | 強制風扇冷卻 | |
噪音 | ＜65dB(前方1m處) | |
互感器精度 | 0.2級 | |
防護等級 | IP20 | |
工作環境 | 溫度 | -20℃~ 50℃ |
濕度 | 0~90%（非凝結狀態） | |
海拔高度 | 1500m以下 | |
