1 電動保護機產品

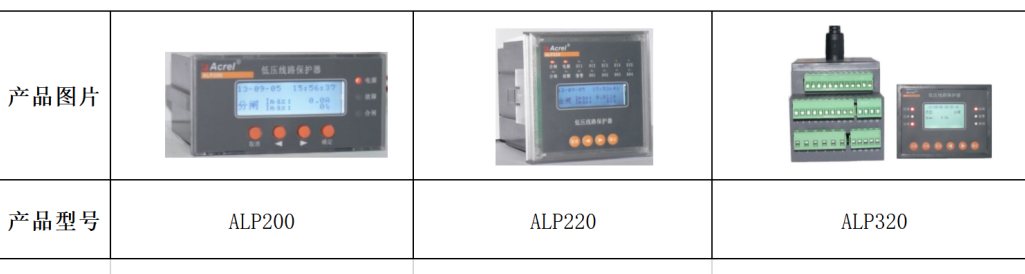

2 低壓線路保護產品

3 抗晃電產品

4 自復式過欠壓繼電器產品

結構圖

ARD3M智能電動機保護器

1 ARD3M智能電動機保護器概述：

ARD3M適用于額定電壓至660V的低壓電動機 回路，集保護、測量、控制、通訊、運維于一體。其完善的保護功能確保電動機安全運行，帶有邏輯可編程功能，可以滿足多種控制方式。可選配不同通訊模塊適應現場通訊需求。該產品采用分體式結構，由主體、顯示單元、互感器和選配的通訊模塊組成，可適應各種柜體的安裝。

2 產品特點：

2.1保護功能

多種保護功能，保護動作階段、啟動屏蔽時間設定功能，動作出口設定。

過載反時限、過載定時限、接地、漏電、欠載、斷相、過壓、欠壓、堵轉、阻塞、不平衡(電壓、電流)、溫度、外部故障、起動超時、過功率、欠功率、相序、短路、溢出、起動次數限制、運行時間報警、故障次數報警。

可設置脫扣閾值、報警閾值、返回系數、脫扣延時、報警延時。

多種保護帶有起動屏蔽時間、起作用階段設定，現場整定，高度靈活。

2.2控制功能

多種控制方式，開入開出可編程、邏輯可編程、權限可編程。

2.3測量、監測

30余種電參量（2-63次諧波、正負序電流、零序電壓、無功功率、無功電能）。

2.4運維記錄

運行記錄、起停記錄、故障記錄、運行時間、故障次數、波形記錄。

2.5通訊組網

支持MODBUS 、以太網、PROFIBUS、PROFINET、無線組網。

2.6人機交互

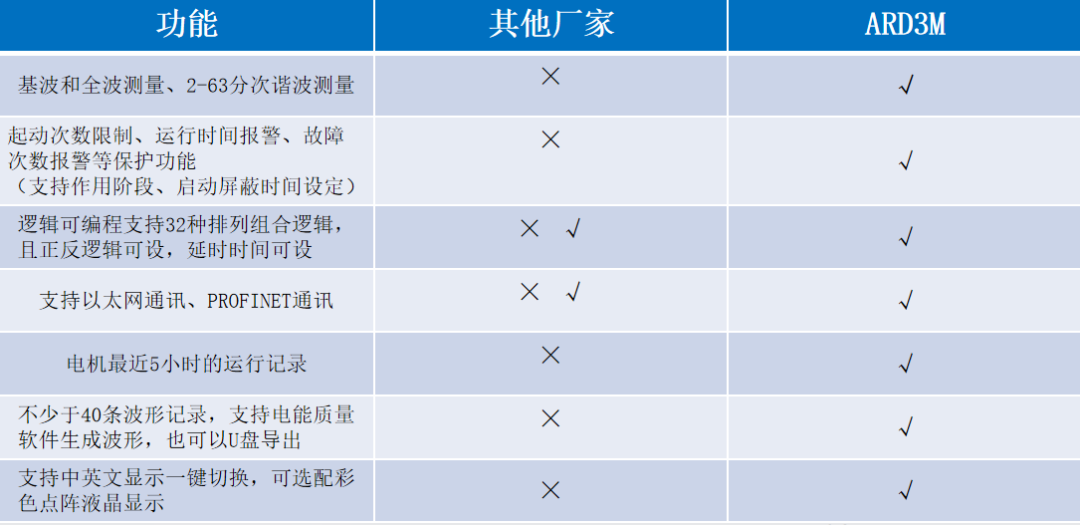

3 功能亮點：

ARD2F馬達保護器

1 產品特點：

1.1保護功能

多種保護功能，啟動屏蔽時間設定功能，動作出口設定。

1.2控制功能

多種控制方式，開入開出可編程、邏輯可編程、權限可編程。

正負零序電流、電壓、無功功率、無功電能。

1.3測量、監測

30余種電參量（2-63次諧波、正負序電流、零序電壓、無功功率、無功電能）。

1.4運維記錄

運行記錄、起停記錄、故障記錄、故障次數。

1.5通訊組網

支持MODBUS 、PROFIBUS通訊。

1.6人機交互

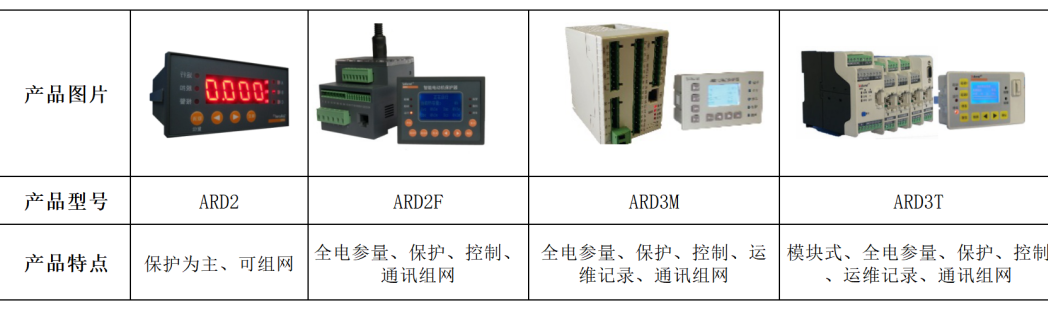

2 產品對比：

外觀升級+功能升級=提高產品競爭力。

應用場合：

1 管廊行業：

綜合管廊又被稱為共同溝，是在城市的地下建一個隧道空間，然后把電力、通訊、燃氣、排水等管線都集中在這個隧道里面，并且建造用于檢修和吊裝的入口的同時，安裝完備的監控系統，以便于日后的管理與運用。

電機保護器用于管廊風機、水泵設備，保護相關設備運行，并與對應監控子系統做數據通訊。

2 發電廠：

發電廠中電機類負載：

一次風機、送風機、引風機、磨煤機、爐水循環泵、給水泵、凝結泵等。

故障的后果：

直接、間接造成火災、爆炸、人身傷亡。

設置保護的目的：

切除故障設備、針對不正常運行發出信號、通知相關人員分析處理。核心是安全。

發電廠可使用ARD3M系列保護器滿足測量、保護、波形記錄、故障記錄、多種通訊協議等需求。

3 化工領域：

化工行業劃分為三大類：石油化工、基礎化工以及化學化纖三大類。

對保護器的需求：

測量、保護、故障記錄、多種通訊協議。有需要保證連續生產的行業，需要抗晃電功能。

使用產品：

ARD2F、ARD3、ARD3M。

4 石化行業：

針對低壓電機抗晃電的解決方案1：

電機保護器帶抗晃電功能。

針對低壓電機抗晃電的解決方案2：

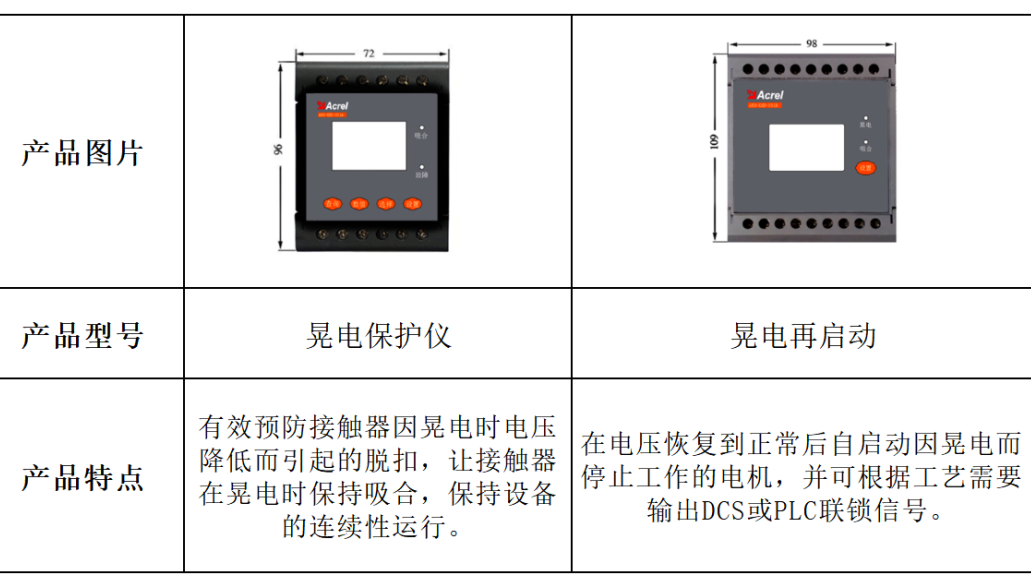

抗晃電模塊：

5 其他行業：

水泥、礦業、泵站、水廠、軌道交通、冶金、鋼鐵、農業灌溉……

ANRV直流繼電器

1 產品特點：

1.1寬電壓輸入

交直流通用，電源電壓范圍24-240V AC/DC

1.2交直流通用。

監測電壓范圍1-100V AC/DC；1-10V、5-50V、10-100V。

1.3保護功能

可選過壓、欠壓、窗口模式、二級過壓、二級欠壓等保護模式；可設置滯后值、動作延時時間、自復位方式等。

1.4獨立輸出

兩路繼電器輸出，每路包含一組C/O觸點，繼電器容量8A、250V。

1.5人機交互

3數碼管顯示，2按鍵。

2 應用場合：

軌道交通行業

直流電壓繼電器大量應用于城市軌道交通的直流牽引供電系統中，安裝在直流開關柜中，實現框架電壓保護、軌道電壓監測保護、聯跳回路保護等。

Acrel-2000M馬達監控系統

1 系統主要功能：

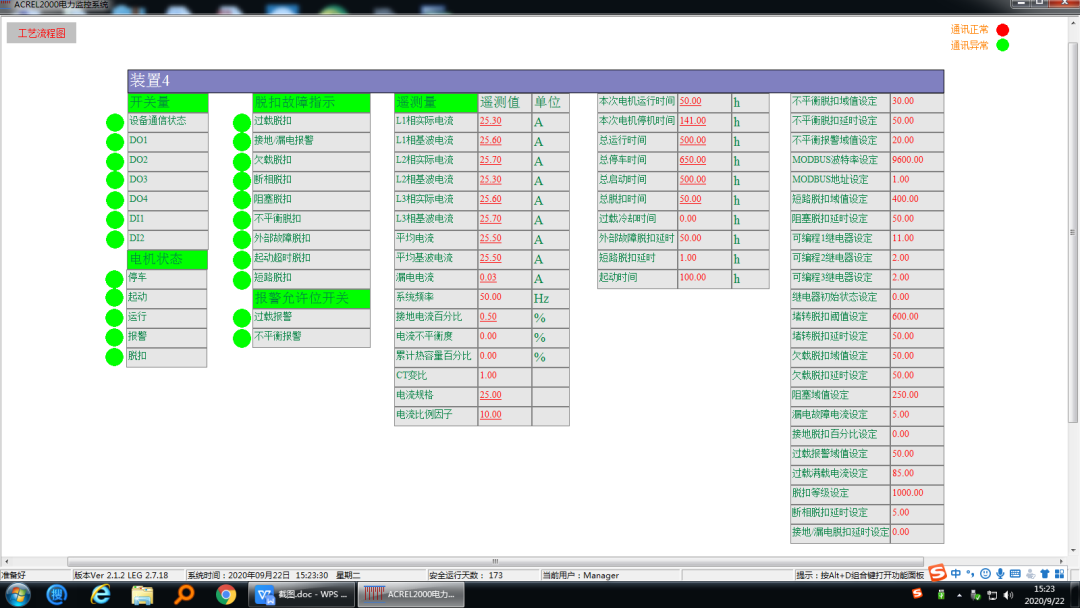

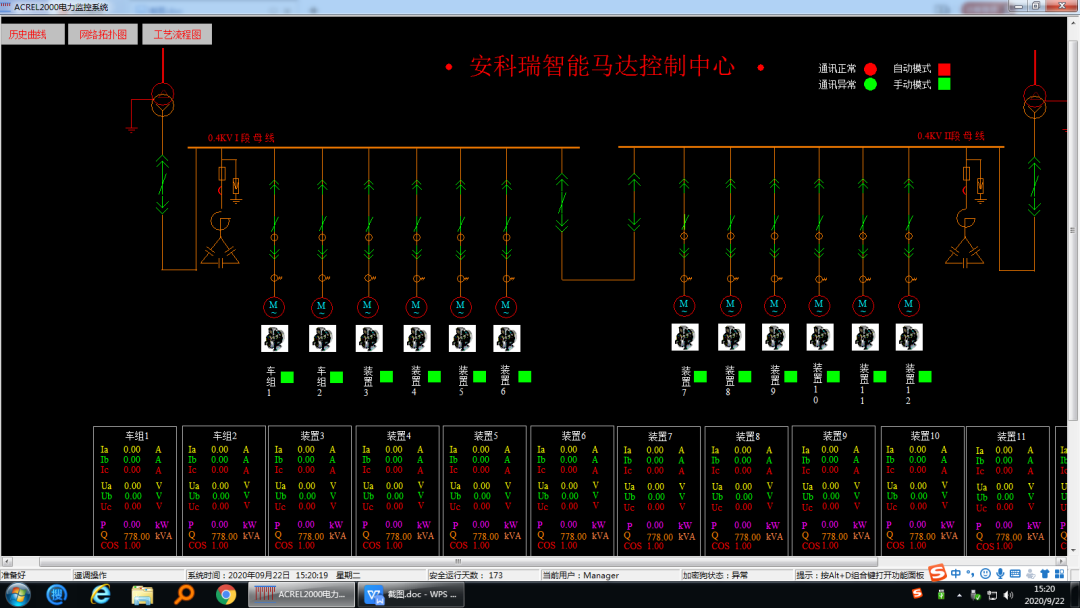

1.1配電系統圖

顯示配電系統圖、各回路電氣參數、設備狀態、控制權限等，可切換顯示每臺設備詳細參數。

1.2工藝流程圖

工序工藝顯示、控制權限、遠程控制起停、可切換顯示每臺設備詳細參數。

1.3通訊網絡拓撲

顯示當前通訊拓撲、每臺設備通訊狀態。

1.4數據轉發

支持MODBUS、TCP等數據轉發方式。

1.5接入通訊協議

MODBUS-RTU、以太網、PROFIBUS-DP。

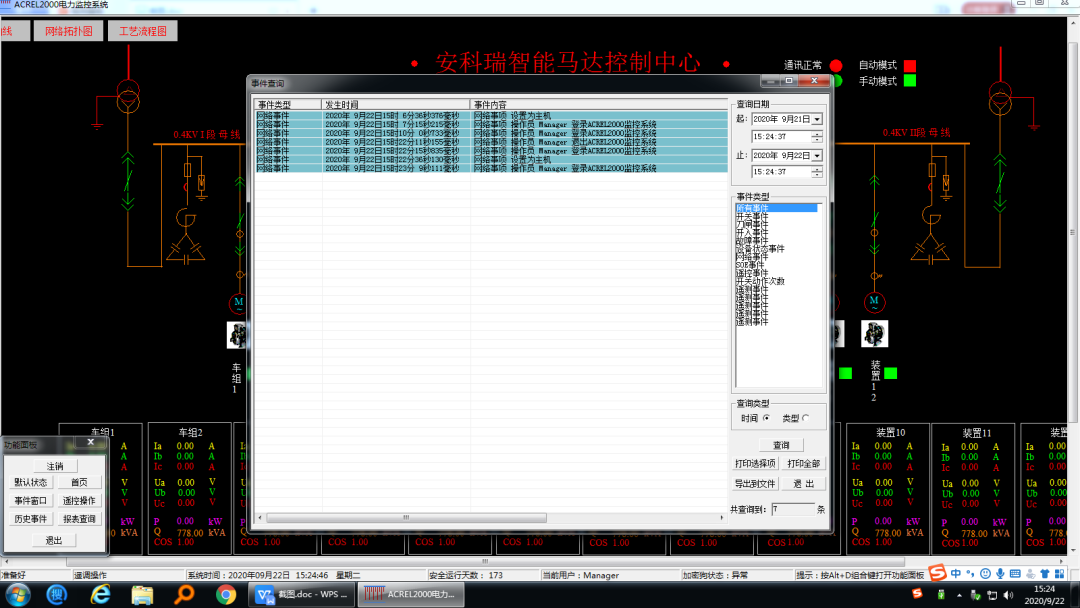

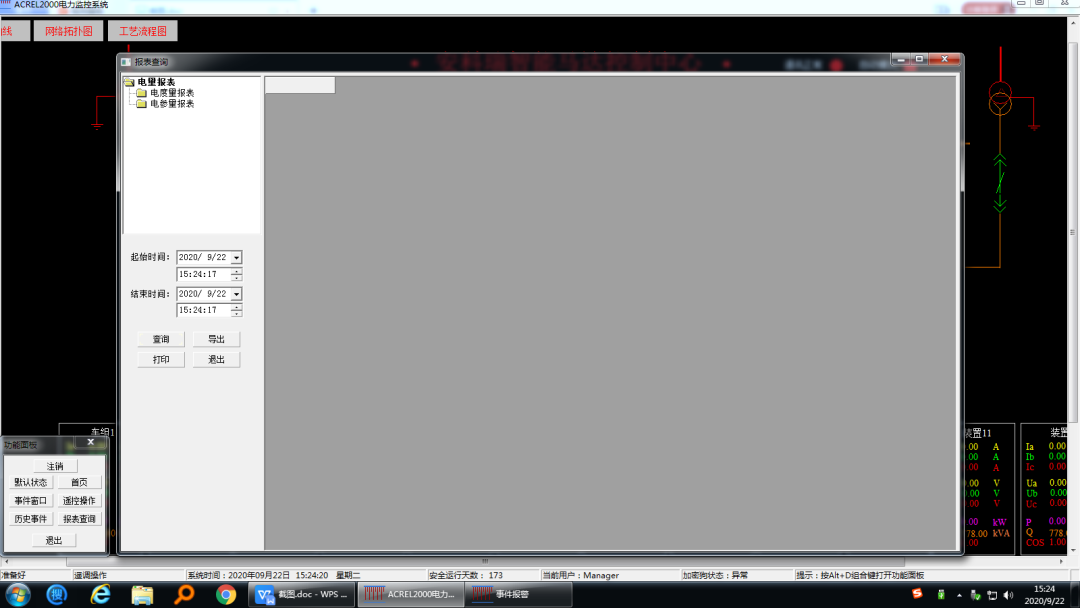

1.6報警、報表、事件

可查詢各類操作日志、網絡日志、可定制各類電量報表、運行記錄、起停記錄、故障記錄、運行記錄等。

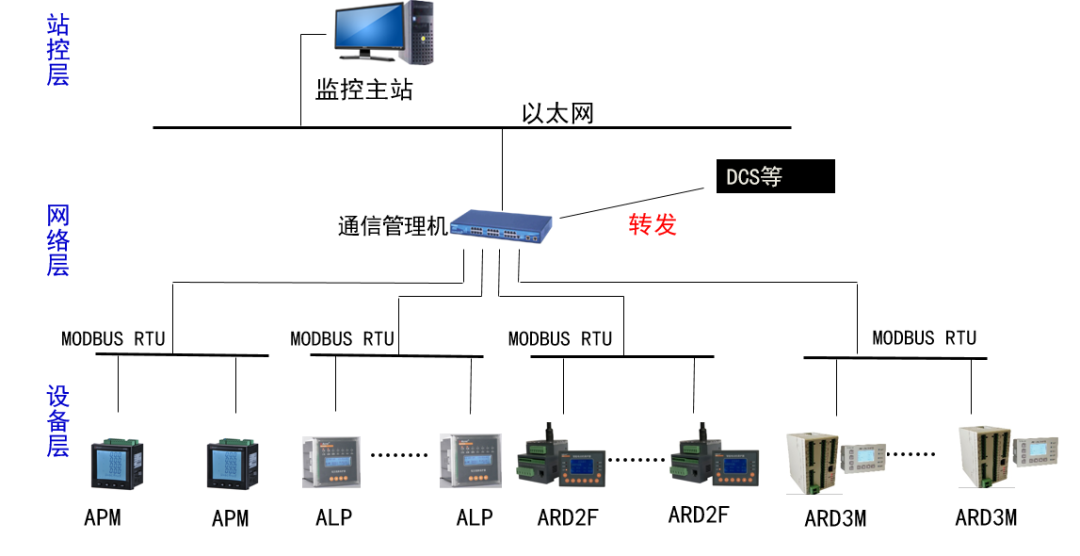

2 通訊拓撲結構一：

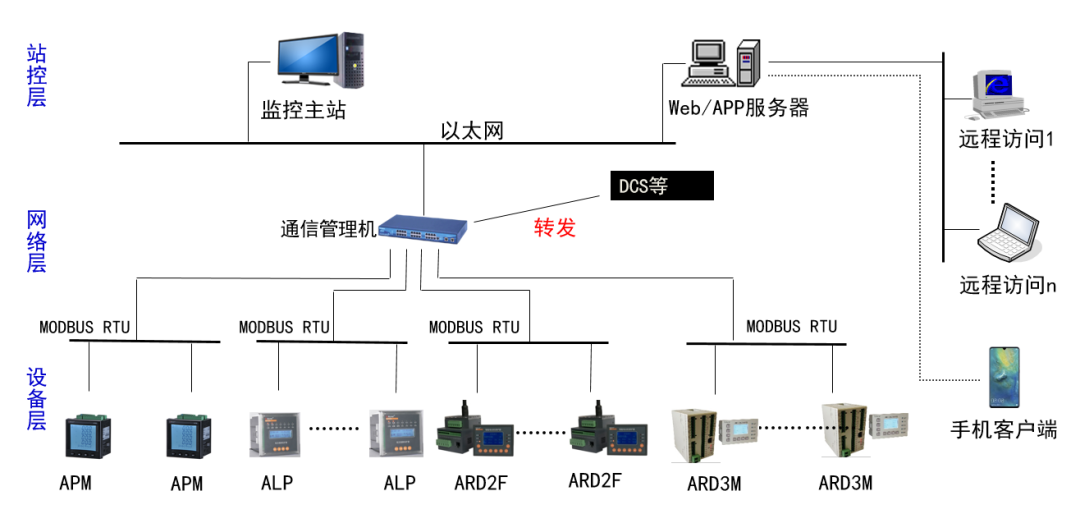

3 通訊拓撲結構二：

AcrelCloud-7500電機監測運維云平臺系統

1 系統主要功能：

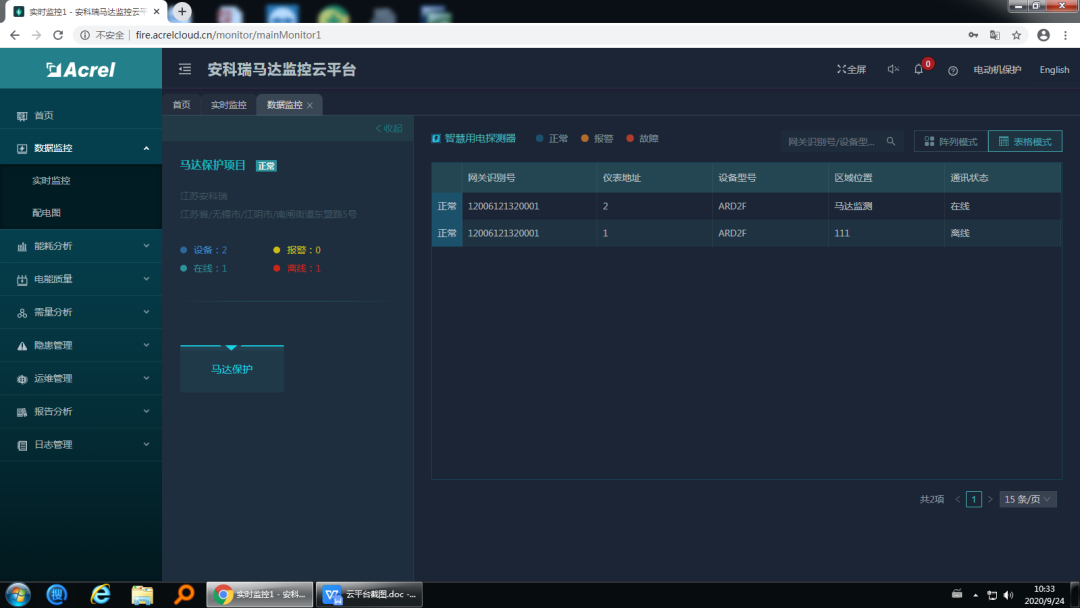

1.1數據監控

顯示各地項目信息、每個項目中的產品信息，所測電氣參數等。

1.2能耗分析

對電機回路做用能分析。

1.3電能質量

顯示電機回路諧波、電壓電流不平衡情況。

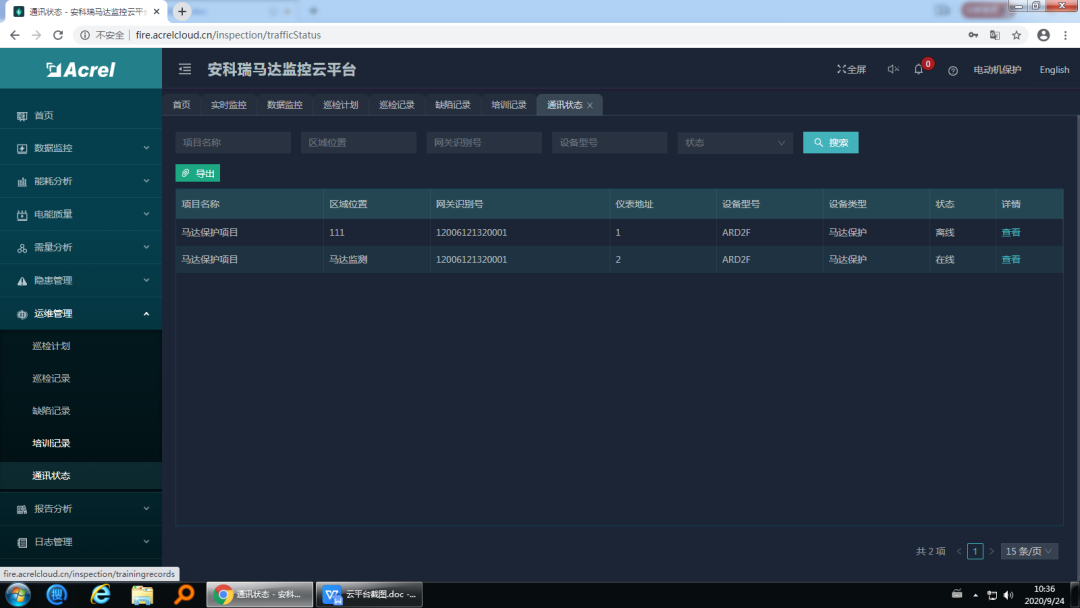

1.4運維管理

制定巡檢計劃、填寫巡檢記錄、缺陷記錄、培訓記錄。

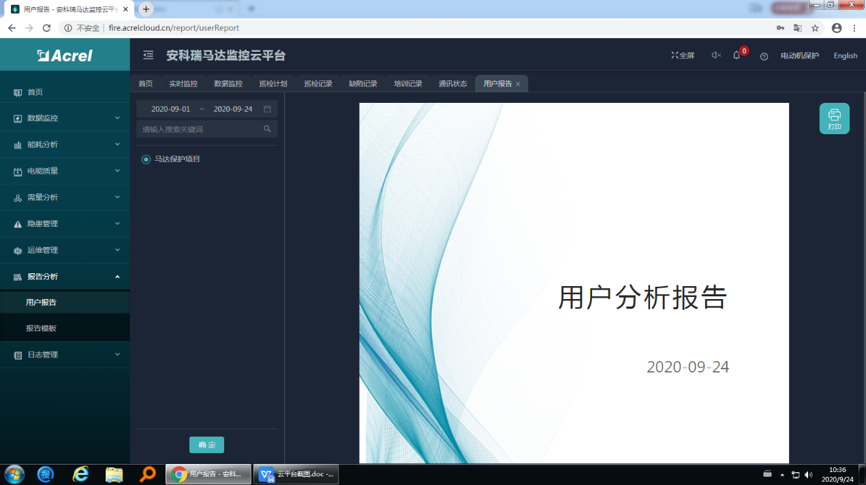

1.5報告分析

提供用戶報告、報告模板。

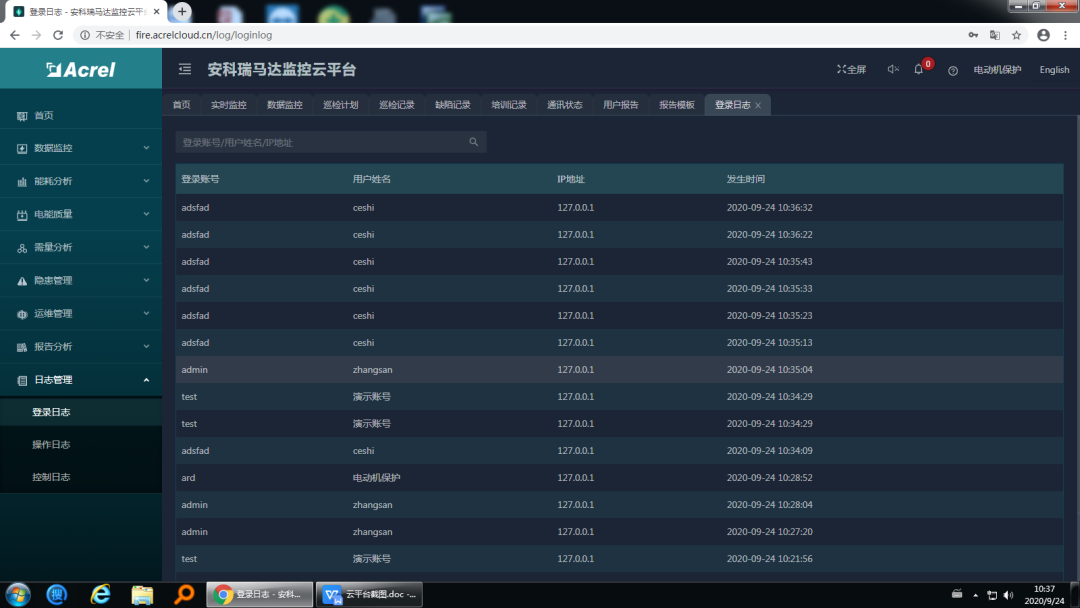

1.6日志管理

登錄日志、操作日志、控制日志。

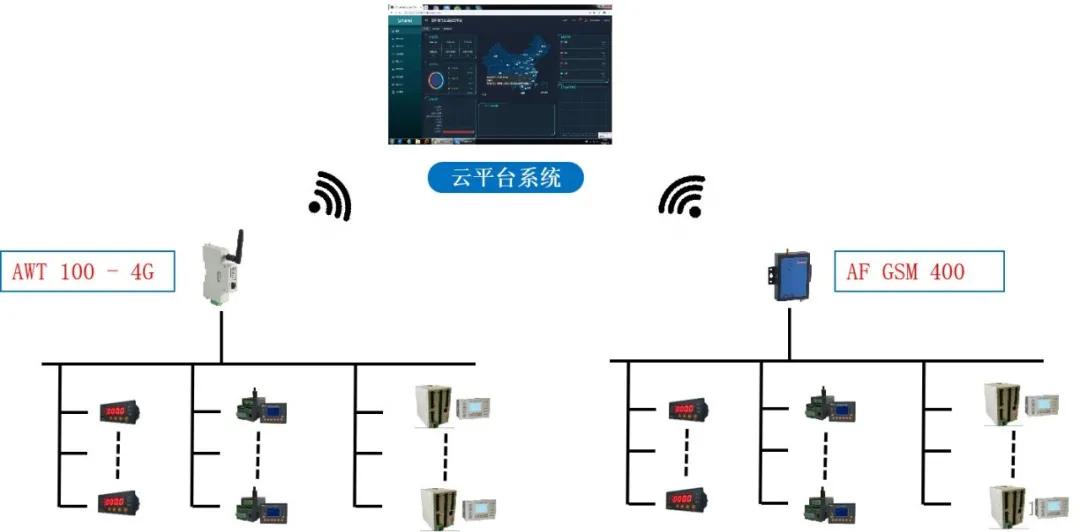

2 通訊拓撲結構：
