1.1 產品概述

AFK晶閘管投切開關是無機械觸點的電子開關，可跟蹤負載無功電流變化，采用過零投切，投切過程無過壓、電弧等現象，響應時間塊可頻繁投切無噪音，使用時間長。并具有缺相保護、自動識別相序、過溫保護報警輸出等功能，投切次數可達*。

1.2 執行標準

GB/T 14048.4-2010 低壓復合開關和晶閘管動態投切開關執行標準

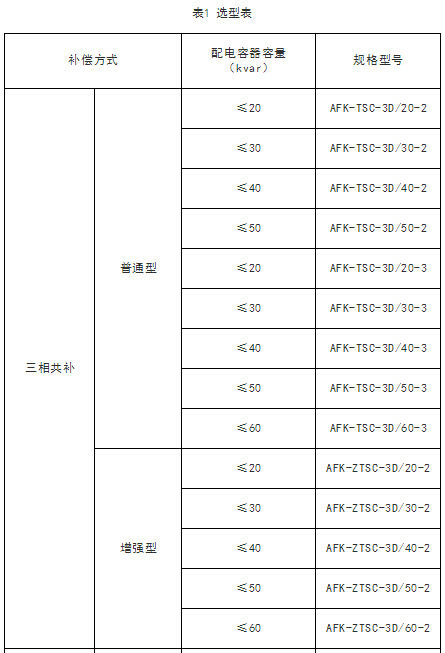

1.3 型號說明

1.4 主要指標

1.4.1 環境條件

海拔高度：≤2000m

環境溫度：-25～55℃

相對濕度：40℃，20～90%

大氣壓力：79.5～106.0Kpa

周圍壞境無導電塵埃及腐蝕性氣體，無易燃易爆的介質

1.4.2 額定電壓

三相型：AC380V±20%，50Hz±10%

分相型：AC280V±20%，50Hz±10%

電流規格：4、5、70A、80A

工作電源：AC280V±20%，50Hz±10%

電源電壓諧波畸變率：≤5%

控制電壓：可接受控制輸出的直流5V-12V，10mA/路控制信號

本機功耗：≤3VA

動態響應時間：控制發出投入或切除信號后，1s內完成投入或切除動作

重復投切時間：自前一次切除完成后，經過2s的延時，即可再次進行投入動作

磁保持繼電器機械壽命：106次

1.5 安裝尺寸與接線方式

1.6 典型應用原理圖

1.6.1 三相共補接線圖（配功率因數自動補償控制器）

1.6.2 三相混補接線圖（配功率因數自動補償控制器）
