JYR-20A三通道直流電阻測試儀

一、概述

      繞組的直流電阻測量是變壓器的例行試驗之一，其目的主要是檢查繞組之間、繞組與引線之間的連接或機械特性是否良好、各相繞組之間的電阻是否平衡等，以保證變壓器的安全運行。

      本公司開發生產的三通道直流電阻測試儀采用32位ARM內核作為處理的核心，對整機進行控制，自動完成自校、穩流判斷、數據處理、阻值顯示等功能，對有分接的變壓器YN聯接繞組可同時加電，同時采樣，同時測量。對于△和Y型聯接的繞組可一次接線，分別測量。測量時間大大縮短。極大的方便了工作人員的使用。

JYR-20A三通道直流電阻測試儀

二、安全措施

   1、使用本儀器前一定要認真閱讀本手冊。

   2、儀器的操作者應具備一般電氣設備或儀器的使用常識。

   3、本儀器戶內外均可使用，但應避開雨淋、腐蝕氣體、塵埃過濃、高溫、        陽光直射等場所使用。

   4、儀表應避免劇烈振動。

   5、對儀器的維修、護理和調整應由專業人員進行。

   6、測試完畢后先關閉電源，再拆除測試線。

   7、測量無載調壓變壓器，一定要等放電指示停止后，切換檔位。

   8、在測試過程中，禁止移動測試夾和供電線路。

JYR-20A三通道直流電阻測試儀

三、性能特點及技術指標

   1.    輸出電流及量程：輸出電流：0-20A,量程0.5mW-2KW。

 注：50W以上量程請用0.2A檔位測試。

   2.    測試精度:  0.2%  高分辨度： 0.1mW。

   3.    儀器采用7寸大屏幕真彩色液晶顯示，中文菜單、接線圖形提示，操      作直觀方便。

   4.    對于YN聯接繞組的變壓器可同時測量（三相同測）；對于△和Y聯接繞組的變壓器可一次接線分別測量(三相分測)；可測量YN聯接繞組的變壓器N相的連接線電阻（零線電阻）。

   5.    可對繞組材質，測量溫度進行換算;自動顯示三相繞組不平衡率。

   6.    可在測試界面手動調整分接位置。

   7.    具有大容量存儲功能，可存儲200條測試記錄，

   8.    工作電源： AC220V±10﹪；工作溫度：﹣10℃～40℃；工作濕度：環境濕度＜80%RH

   9.    儀器重量：4㎏。

四、系統介紹

   1.    AC220電源插座，自帶開關及保險倉　　

   2.    接地柱：　地線接線端子

   3.    IA IB IC IO：輸出電流端子

   4.    UA UB UC UO：采樣電壓端子

   5.    “▲”、“▼”、“3”、“4”選擇按鍵。

   6.    確認鍵：確認當前選擇。

   7.    取消鍵：按下此鍵，菜單返回上一級。

   8.    復位鍵：測試完畢或中斷工作，按下此鍵儀器回到初始狀態。

 五、測試與操作方法

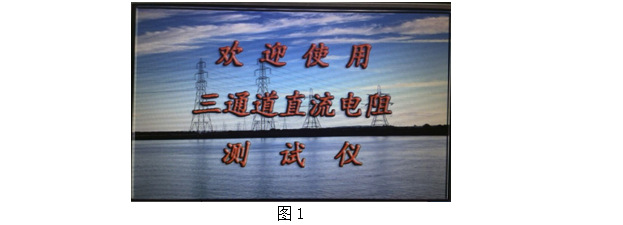

   1.    開機，屏幕顯示如圖1

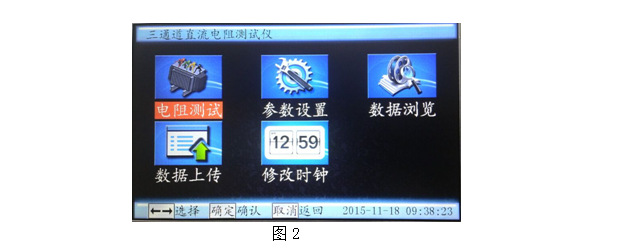

儀器自檢后進入主菜單，如圖2

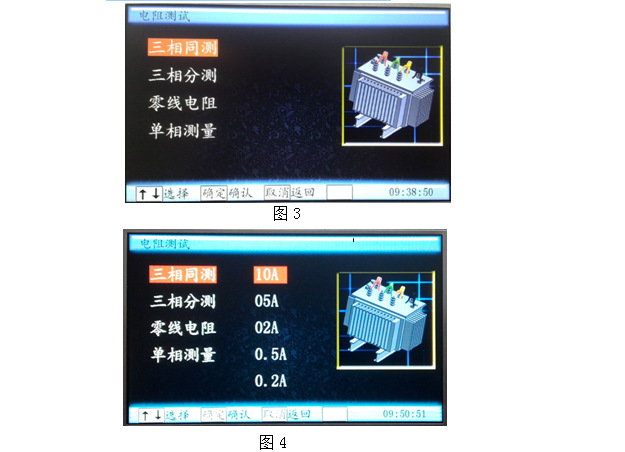

  1)  電阻測試：進入此菜單，如圖3,圖4

按“▲”、“▼”、鍵可循環選擇測量方式，每種測量的接線方式顯示在液晶右邊，按確定鍵后，選擇測試電流。進入測試界面，

  1，   三相同測，（接線如圖標所示）

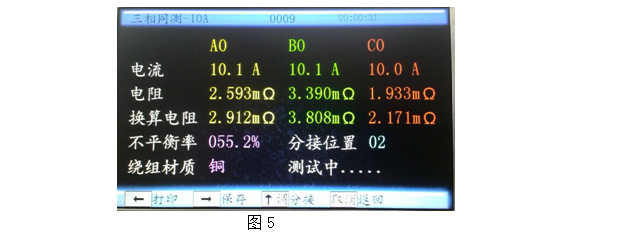

三相同測是對于YN聯接繞組變壓器的測量方式，選擇此方式測試結果如5圖所示，三相測量電阻、換算溫度下電阻、三相不平衡率同時顯示。

  2，   三相分測，（接線如圖標所示）

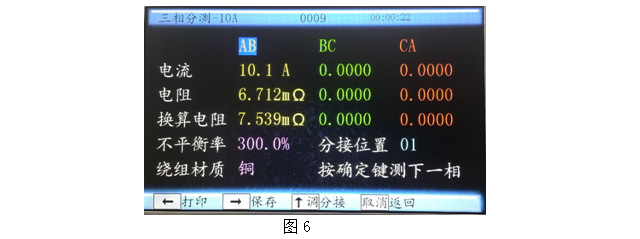

三相同測是對于△和Y聯接繞組變壓器的測量方式，一次接線AB,BC,CA繞組分別測試。待AB相繞組數據穩定后，按確定鍵進行BC相繞組測試，待數據穩定后按確定鍵進行CA相繞組測試。三相測量完畢后，三相測量電阻、換算溫度下電阻、三相不平衡率同時顯示。選擇此方式測試結果如圖6所示。

   3，   零線電阻，（接線如圖標所示）

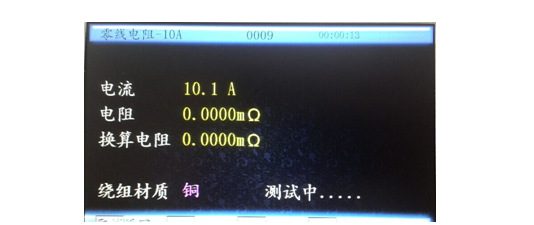

零線電阻對于YN聯接繞組變壓器的N相連接線電阻的測量方式，測量零線電阻后，測量結果自動換算進三相同測的測量結果，使三相同測的測量數據更接近單相測試值。選擇此方式測試結果如圖7所示。

                                                                 圖7


   4，   單相測量，（接線如圖標所示）

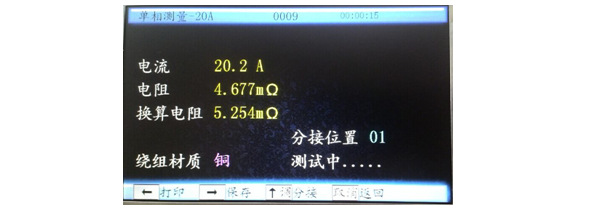

單相測量是能提供大20A電流的測量方式，選擇此方式測試結果如圖8所示。

                                                                     圖8

 注：測試感性負載，必須等儀器放電完畢后方可拆除測試線或進行下一次測試

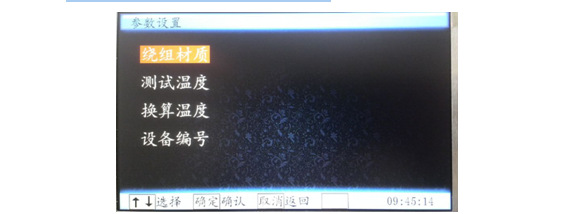

 2)參數設置：選擇此菜單，如圖9：

                                                                     圖9

參數設置可根據試品實際情況輸入?yún)?shù)。

 1.繞組材質：選擇此項后，繞組材質：銅—鋁。

 2.繞組溫度：指繞組當前的溫度，選擇此項后，按“▲”、“▼”輸入繞組溫度。

 3.換算溫度：選擇此項后，儀器自動將測試數據換算到此項輸入溫度。

 4.設備編號：選擇此項后，可輸入試品的編號，方便查詢測試數據。

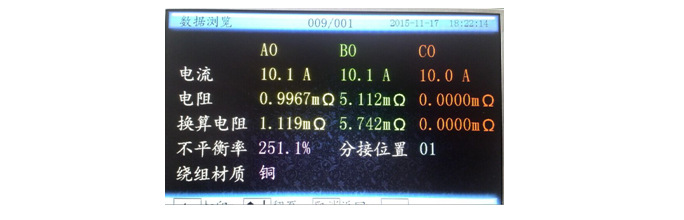

 3)瀏覽記錄：選擇此菜單，如圖10：

                                                                                 圖10

按“▲”、“▼”鍵瀏覽記錄，按“確定”鍵打印當前數據。“003”表示數據總存儲條數，“001”表示當前數據是數據。右方時間表示當時測試日期、時間。

 4）數據上傳：此功能為待開發功能。

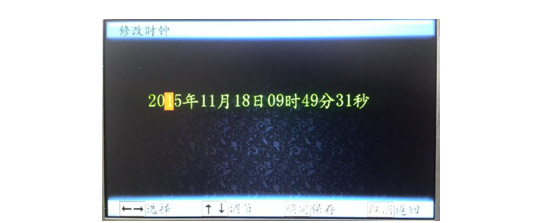

 5）調整時鐘：選擇此菜單，如圖10：

按“3”、“4”鍵移動光標選擇所要調整項，按“▲”、“▼”鍵調整當前時間日期。修改完成后如需保存按“確定”鍵退出，不需保存按“取消”退出。

                                                                 圖11

六、注意事項

   1  使用前，儀器的接地端子必須良好接地。

   2  測試過程中如遇到外部突然斷電，請不要立即拆除測試線，待儀器放電完畢后方可拆除。

   3  對于有載調壓變壓器的測試，可一次供電完成。儀器程序設計允許在某一分接測完后，把分接開關倒至下一分接，儀器將進入下一分接的測量，并在測試界面手動調整當前分接位置。

   4    對于無載調壓變壓器，某一分接測試完成后，需按取消或復位鍵使系統放電，待放電完畢后方可倒換開關，進行下一次測量。

七、常見問題及解決方法

如下表

八、裝箱清單
