SFD高壓開關機械特性測試儀

高壓斷路器依靠開關觸頭機械位移實現電路開斷和閉合，其開關機械特性的檢測與狀態監測對高壓斷路器的安全運行、維護具有重要意義，斷路器機械特性測試儀成為*的檢測設備。根據電力設備預防性實驗規程《DL/T596-1996》、高壓斷路器國標GB1984-2003,斷路器型式試驗、出廠檢驗、現場運行檢修都必須對機械特性進行嚴格的測試。江蘇森博自主研發生產的SFD斷路器機械特性測試儀基于技術的光纖數字位移傳感器技術，并*按照以上技術標準和規范進行生產，為各類斷路器的動態特性分析提供了科學可靠的檢測儀器。


SFD高壓開關機械特性測試儀

儀器組成：


      高壓斷路器機械特性測試儀SFD包含機械特性測試儀、3或6只光纖數字位移傳感器，以及安裝位移傳感器的磁性表座（選配）。


1）機械特性測試儀

      儀器內置了可調開關電源，可以為分合閘線圈和儲能線圈提供大0～240V 的可調直流電源，儀器配有機械特性測試儀智能測試軟件，可在XP系統，vist，win7，win8等操作系統上運行，軟件可以控制斷路器進行分合動作、記錄觸頭行程與線圈電流數據，進行數據分析、設備壽命測試同時還集成了測試數據管理，產品型號管理等功能，用戶可以方便的調閱往期測量結果，進行斷路器型號的增減與修改。本公司還有便攜式高壓斷路器機械特性測試儀，配備有觸摸屏平板電腦，內裝機械特性測試儀智能測試軟件。

2）光纖數字位移傳感器

      基于的光柵碼盤原理的光纖數字位移傳感器，具有非接觸位移測量、精度高、數字化輸出、重復性好、壽命長等優點，從根本上解決了現有斷路器機械特性測試中的測量誤差大、噪聲嚴重、重復性差及壽命短的問題。

儀器特點：

1）具備軟件控制操作和手動操作兩種方式;

2）適應10KV至500KV電壓等級以內各種高壓斷路器的機械動特性測試；

3）可自定義行程范圍進行速度計算；

4）斷路器機械特性測試儀內置了單合、單分、合分、分合分、分合分合分、合分合分6種操作；

5）接線方便，操作簡單，操作時只需一次合（分）動作便可得到合（分）全部數據；

6）數據準確，抗干擾性強，體積小，重量輕；

7）提供強大的數據庫功能，保存測試過的數據進行后期查詢。


SFD高壓開關機械特性測試儀

儀器功能：

• 合（分）閘順序；
• 三相不同期、同相不同期；
• 合（分）閘時間；
• 合閘彈跳、分閘fantan；
• 開距、超行程；
• 剛合（分）速度、自定義平均速度、全程平均速度；
• 電流峰值；
• 電流波形曲線(動態)、時間行程速度動態曲線、時間速度行程動態曲線。

技術參數：

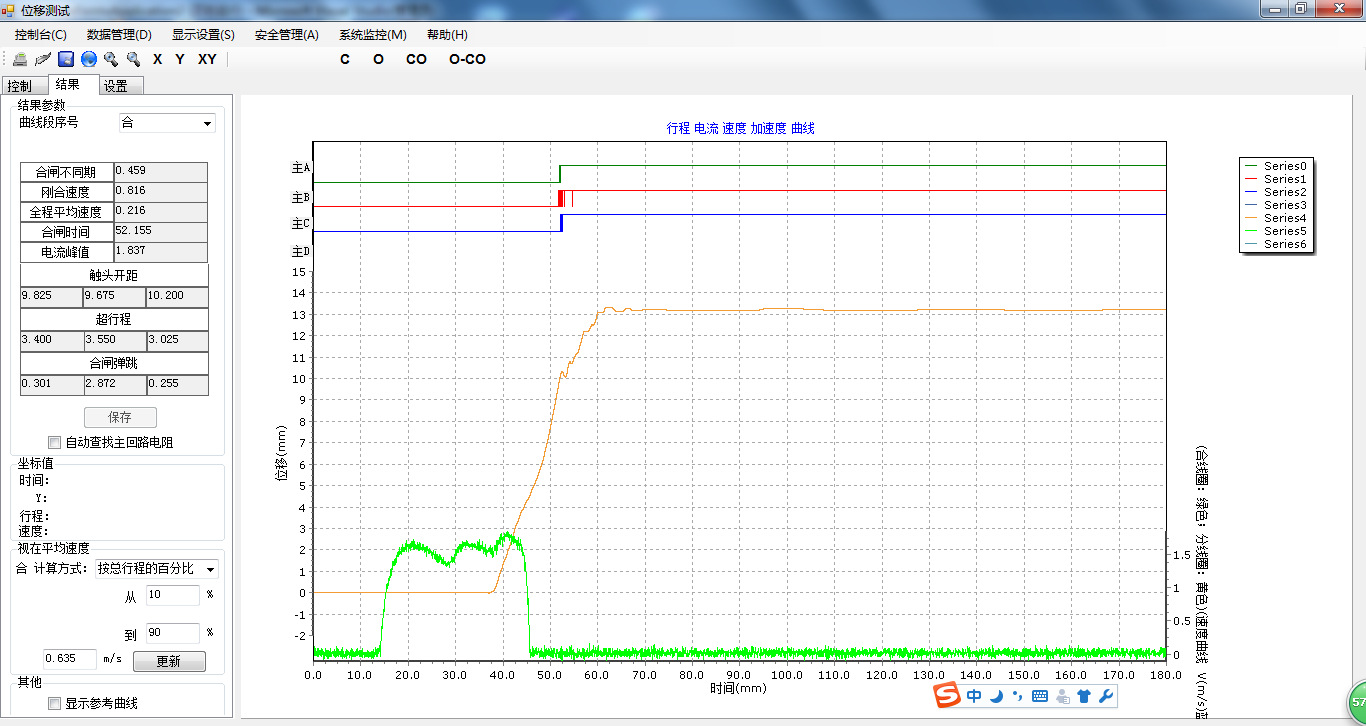

儀器軟件界面：
